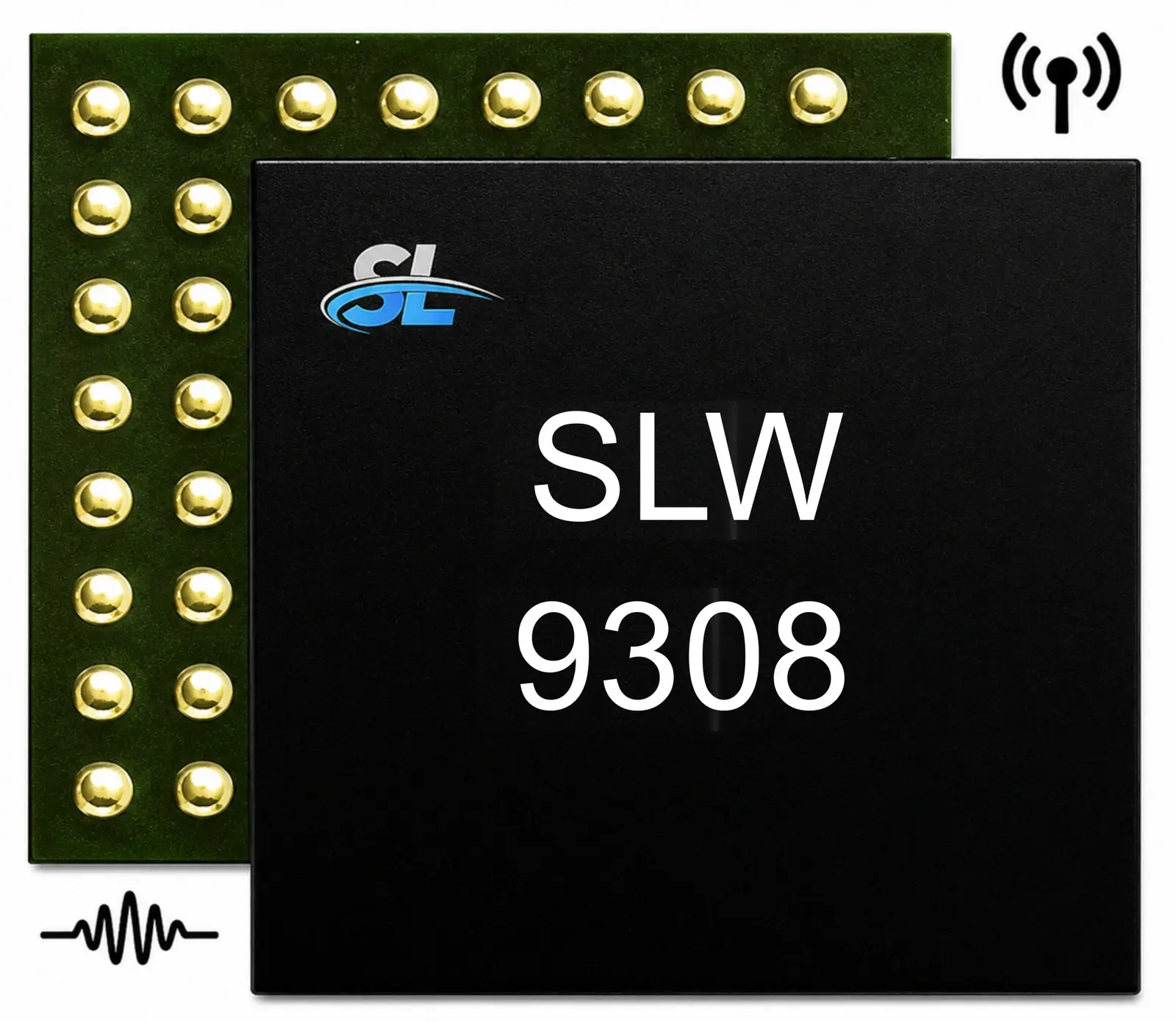

SLW9308面向移动5G+和Ka频段卫星通信的24–44 GHz收发器集成电路
SLW9308是一款采用互补金属氧化物半导体（CMOS）绝缘体上硅（SOI）工艺、工作频率为24–44 GHz的8通道毫米波收发器，面向移动通信和卫星通信应用。SLW9308在时分双工（TDD）模式下驱动8个独立天线端口焊盘。
所有Whistler v1.1型号
- 产品型号
- SLW9308
- 系列
- Whistler
- 类别
- EMB射频集成电路/波束赋形器
应用领域
- 电信行业
- 下一代5.5G/6G卫星通信网络和基础设施
- 固定无线接入（FWA）
- 接入点
- 物联网（IoT）
- 高带宽物联网设备和应用
- 人工智能（AI）
- 数据传输速率最高18 Gbps
- 无线容量领域的全球领先者
- 汽车行业
- 联网汽车
- 自动驾驶
- 车联网（V2X）通信
- 电动汽车基站
- 智慧城市（太阳能基站）
- 城市基础设施
- 公共安全
- 智能交通系统
- 客户驻地设备（CPE）
- 蜂窝网络到卫星（C2S）
- 智能手机与卫星直接通信
- 不依赖地面网络
- 低地球轨道（LEO）用户终端（UT）
- 紧凑型高性能终端
- 无缝连接LEO卫星星座
- 低空经济城市
- 无人机
- 机器人
该收发器在发射或接收模式下均支持8个通道，其中一半通道分配给水平极化，另一半分配给垂直极化。每个发射和接收通道均包含用于控制相位的移相器（PS）和用于控制幅度的可变增益放大器（VGA）。移相器在发射或接收模式下均具有完整的360°相位调节范围，分辨率为5 bit（可扩展至8 bit）。天线发射端口焊盘可直接连接到移动通信或卫星通信毫米波天线阵列。SLW9308还包含覆盖24–44 GHz的上变频器和下变频器，并具有1–10 GHz可变中频。SLW9308可由外部发射和接收PLL驱动，并可通过4线串行外设接口（SPI）进行编程。多种SPI模式可用于快速启动和正常运行期间的控制。每个通道的幅度和相位既可单独编程，也可利用片上SPI同时对多个通道编程以进行波束赋形。
规格参数
射频与波束赋形
- 射频范围
- 24.0 GHz至44.0 GHz
- 支持频段
- n257, n258, n259, n260, n261
- 通道
- 8 Tx/Rx
- 极化
- 水平和垂直极化
- 相位控制
- 用于相位控制的5 bit PS分辨率
- 幅度控制
- 通过VGA控制幅度
- 波束校准
- 通过PS和VGA校准波束位置
- 双工切换
- 发射和接收通道快速TDD切换
频率转换
- 变频器
- 集成上/下变频器，中频频率为1–10 GHz
- 中频频率
- 1-10 GHz
- 本地振荡器
- 由外部发射和接收PLL驱动
物理规格
- 供货形式
- 裸片或封装形式
- 裸片尺寸
- 5630 um × 5560 um
- 封装尺寸
- 5776 um × 5814 um
每通道发射性能
- OP1dB
- +13.5 dBm（典型值）
- 标称增益
- 25 dB（典型值）
- 功耗
- 每通道224 mW
每通道接收性能
- 增益
- 21 dB（典型值）
- 噪声系数
- ≤7.4 dB（典型值）
- 功耗
- 每通道55 mW
接口与电源
- SPI
- 支持4线SPI，SPI时钟速度最高1 MHz
- 数字接口
- 基于SPI的高速数字接口
- 波束切换
- 快速波束切换，驱动8个天线端口
- 射频阻抗
- 匹配50 Ω单端射频输入和输出
- 电源
- 三路电源：3.3 V、1.8 V和1.0 V
