SLW8308集成PLL和VCO的射频到中频收发器

SLW8308是一款采用互补金属氧化物半导体(CMOS)绝缘体上硅(SOI)工艺的5G毫米波波束赋形器,工作频率为24 GHz至44 Hz,支持中频上变频和下变频,并集成片上频率合成器。SLW8308通过独立的RFV和RFH焊盘驱动4个水平极化和4个垂直极化天线。

所有Whistler v1.1型号

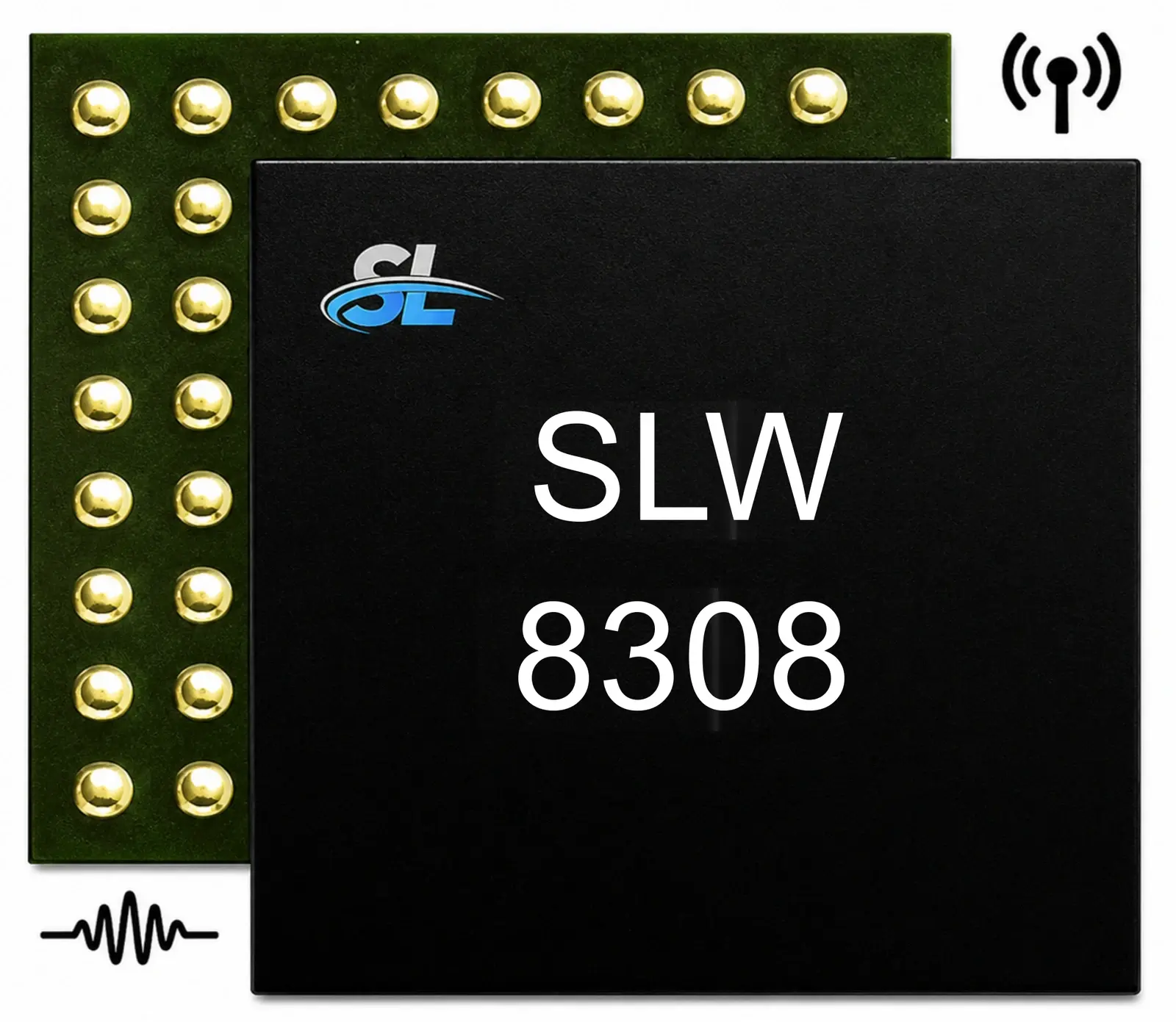

集成锁相环与压控振荡器的EMB Techs SLW8308射频到中频收发器
产品型号
SLW8308
系列
Whistler
类别
EMB射频集成电路/波束赋形器

应用领域

  • 电信行业
    • 下一代5.5G/6G卫星通信网络和基础设施
    • 固定无线接入(FWA)
    • 接入点
  • 物联网(IoT)
    • 高带宽物联网设备和应用
  • 人工智能(AI)
    • 数据传输速率最高18 Gbps
    • 无线容量领域的全球领先者
  • 汽车行业
    • 联网汽车
    • 自动驾驶
    • 车联网(V2X)通信
    • 电动汽车基站
  • 智慧城市(太阳能基站)
    • 城市基础设施
    • 公共安全
    • 智能交通系统
  • 客户驻地设备(CPE)
  • 蜂窝网络到卫星(C2S)
    • 智能手机与卫星直接通信
    • 不依赖地面网络
  • 低地球轨道(LEO)用户终端(UT)
    • 紧凑型高性能终端
    • 无缝连接LEO卫星星座

该器件需要52 MHz外部参考信号来生成本振信号。在发射模式下,中频输入引脚上的信号与本振信号混频后上变频至射频,该射频信号通过1:8功率分配器驱动8个独立发射通道。在接收模式下,射频输入信号经过8个接收通道,并通过8:1功率合成器合并。合并后的射频信号与本振信号混频后下变频至中频,并驱动中频引脚。在两种模式下,每个发射和接收通道均包含用于控制相位的移相器(PS)和用于控制幅度的可变增益放大器(VGA)。移相器在发射或接收模式下均具有完整的360°相位调节范围,分辨率为5 bit。

RFV和RFH焊盘可直接连接到5G毫米波天线阵列。SLW8308可通过4线串行外设接口(SPI)进行编程。多种SPI模式可用于快速启动和正常运行期间的控制。每个通道的幅度和相位可单独设置,也可利用片上SPI同时对多个通道编程以进行波束赋形。

规格参数

射频与波束赋形

射频范围
24.0 GHz至44.0 GHz
支持频段
n257, n258, n259, n260, n261
通道
8
极化
8通道,双线性极化
相位控制
用于相位控制的5 bit PS分辨率
幅度控制
通过VGA控制幅度
波束校准
通过PS和VGA校准波束位置
双工切换
发射和接收通道快速TDD切换
中频频率
3.5 GHz(支持1–10 GHz)

集成PLL和VCO

架构
集成整数N型PLL和VCO
射频范围
27.9 GHz至38.4 GHz
外部参考
52 MHz
相位噪声
低相位噪声
射频输出功率
射频输出功率高于+5 dBm
锁定时间
整数N型PLL在≤15 µs内锁定至外部参考

物理规格

供货形式
裸片或封装形式
裸片尺寸
5630 um × 5560 um
封装尺寸
6045 um × 5760 um

每通道发射性能

OP1dB
+16 dBm(典型值)
标称增益
25 dB(典型值)
功耗
每通道200 mW

每通道接收性能

增益
25 dB(典型值)
噪声系数
≤3.5 dB(典型值)
线性度
IIP3 = -8 dBm(典型值)
功耗
每通道80 mW

接口与电源

SPI
支持4线SPI,SPI时钟速度最高1 MHz
数字接口
基于SPI的高速数字接口
波束切换
快速波束切换,驱动4个水平和4个垂直极化天线端口
射频阻抗
匹配50 Ω单端射频输入和输出
电源
4路电源:1.0 V、1.5 V、1.8 V和3.0 V

对SLW8308集成PLL和VCO的射频到中频收发器感兴趣?

联系我们,获取完整数据手册、评估样品或设计支持。
