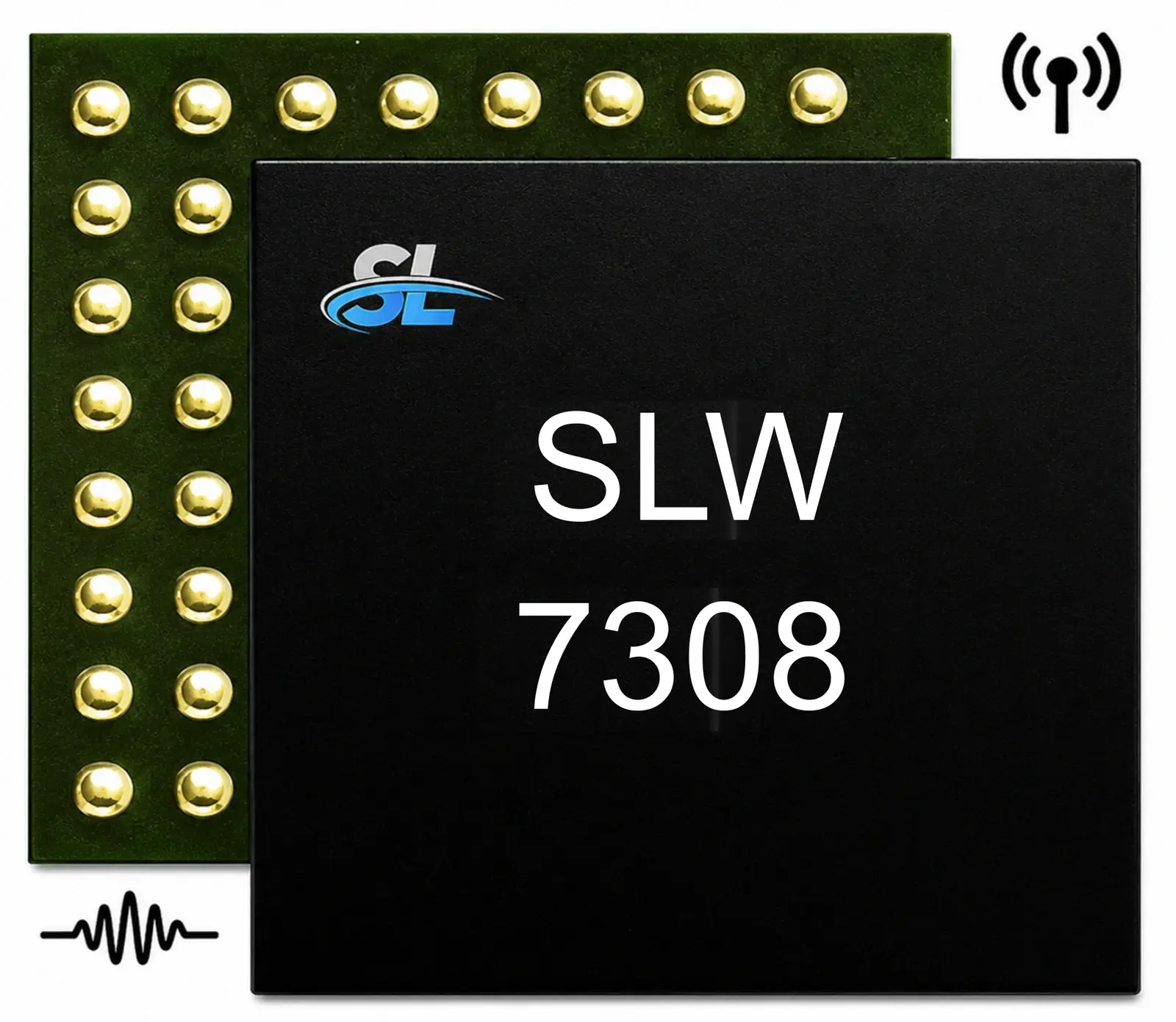

SLW7308面向移动5G+和Ka频段卫星通信的射频到射频波束赋形集成电路
SLW7308是一款采用互补金属氧化物半导体（CMOS）绝缘体上硅（SOI）工艺、工作频率为24 GHz至44 GHz的5G毫米波波束赋形器。SLW7308通过独立的RFV和RFH焊盘驱动4个水平极化和4个垂直极化天线。
所有Whistler v1.1型号
- 产品型号
- SLW7308
- 系列
- Whistler
- 类别
- EMB射频集成电路/波束赋形器
应用领域
- 电信行业
- 下一代5.5G/6G卫星通信网络和基础设施
- 固定无线接入（FWA）
- 接入点
- 物联网（IoT）
- 高带宽物联网设备和应用
- 人工智能（AI）
- 数据传输速率最高18 Gbps
- 无线容量领域的全球领先者
- 汽车行业
- 联网汽车
- 自动驾驶
- 车联网（V2X）通信
- 电动汽车基站
- 智慧城市（太阳能基站）
- 城市基础设施
- 公共安全
- 智能交通系统
- 客户驻地设备（CPE）
- 蜂窝网络到卫星（C2S）
- 智能手机与卫星直接通信
- 不依赖地面网络
- 低地球轨道（LEO）用户终端（UT）
- 紧凑型高性能终端
- 无缝连接LEO卫星星座
- 低空经济城市
- 无人机
- 机器人
在发射模式下，RFT和RFB输入引脚通过1:4功率分配器驱动8个独立发射通道，发射通道连接4个RFV和4个RFH天线端口。在接收模式下，输入信号经过8个接收通道，并通过2个独立的4:1功率合成器合并到公共RFT或RFB引脚。在两种模式下，每个发射和接收通道均包含用于控制相位的移相器（PS）和用于控制幅度的可变增益放大器（VGA）。移相器在发射或接收模式下均提供完整的360°相位调节范围，分辨率为5 bit（可扩展至8 bit）。
RFV和RFH焊盘可直接连接到5G毫米波天线阵列。SLW7308可通过4线串行外设接口（SPI）进行编程。多种SPI模式可用于快速启动和正常运行期间的控制。每个通道的幅度和相位可单独设置，也可利用片上SPI同时对多个通道编程以进行波束赋形。
规格参数
射频与波束赋形
- 射频范围
- 24.0 GHz至44.0 GHz
- 支持频段
- n257, n258, n259, n260, n261
- 通道
- 8
- 极化
- 8通道，双线性极化
- 相位控制
- 用于相位控制的5 bit PS分辨率（可扩展至8 bit）
- 幅度控制
- 通过VGA控制幅度
- 波束校准
- 通过PS和VGA校准波束位置
- 双工切换
- 发射和接收通道快速TDD切换
接口与电源
- SPI
- 支持4线SPI，SPI时钟速度最高1 MHz
- 数字接口
- 基于SPI的高速数字接口
- 波束切换
- 快速波束切换，驱动4个水平和4个垂直天线端口
- 射频阻抗
- 匹配50 Ω单端射频输入和输出
- 电源
- 双电源：1.8 V和1.0 V
每通道发射性能
- OP1dB
- +16 dBm（典型值）
- 标称增益
- 25 dB（典型值）
- 功耗
- 每通道200 mW
每通道接收性能
- 增益
- 25 dB（典型值）
- 噪声系数
- ≤7.6 dB（典型值）
- 功耗
- 每通道80 mW
物理规格
- 供货形式
- 裸片或封装形式
- 裸片尺寸
- 4480 um × 5580 um
- 封装尺寸
- 4789 um × 5852 um
