天线阵列

Name: 天线阵列
Brand: EMB

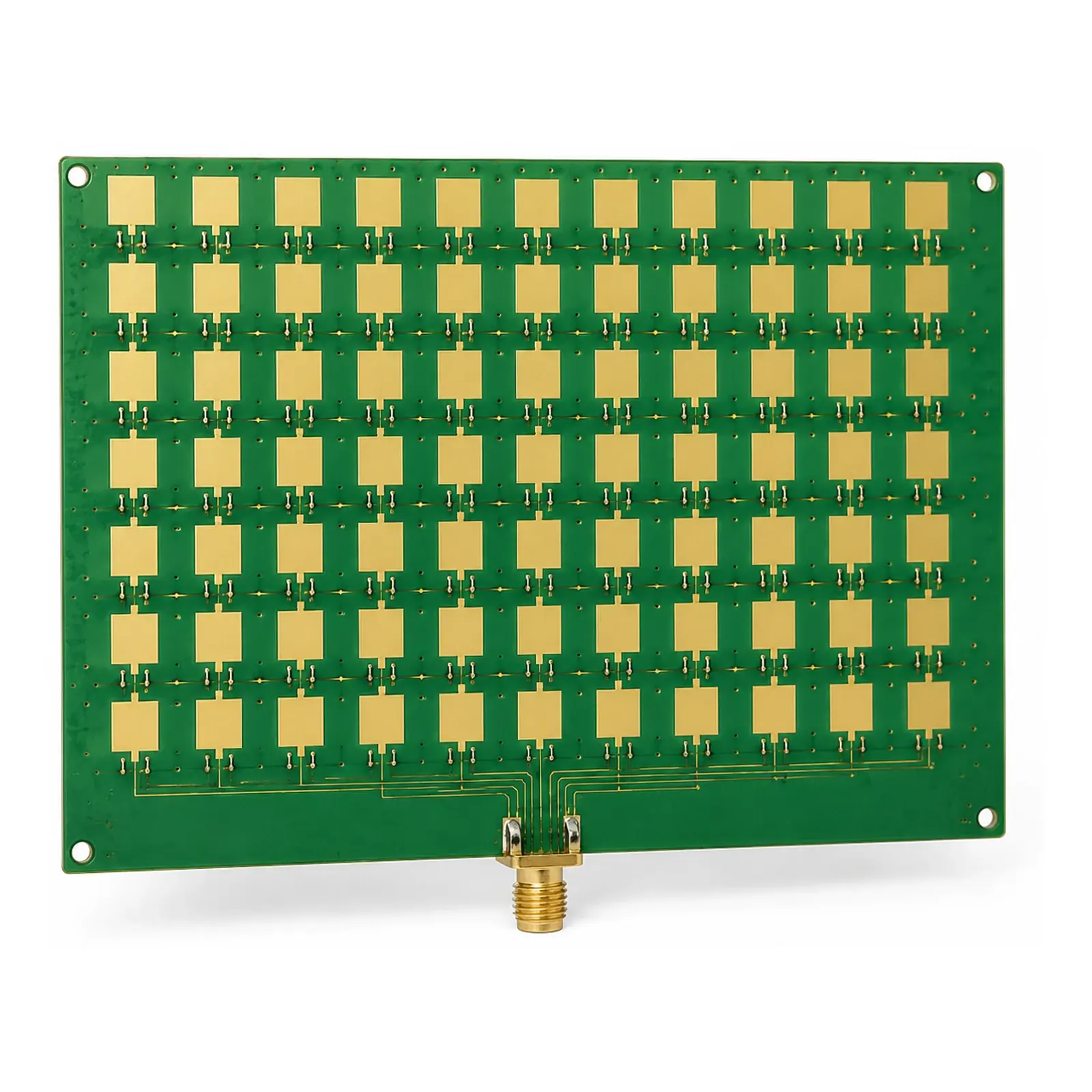

面向24–44 GHz 5G-Advanced和卫星应用的多极化相控阵天线系统。紧凑型、适用于倒装芯片的设计可扩展到多输入多输出和混合波束赋形架构。

相控阵双极化毫米波与射频集成电路协同设计

型号与规格参数

型号	功能	类型	支持频段	工作带宽	增益	极化	阵元间耦合	辐射方向图
SLK1201	全频段、双极化2×2阵列	4阵元线性阵列，双极化	n257, n258, n259, n260, n261	24–44 GHz	最大实现增益：13.9 dBi	双极化		全频段稳定；宽角扫描
SLK2301	全频段、单极化2×4阵列	4阵元线性阵列，双极化	n257, n258, n259, n260, n261	24–44 GHz	最大实现增益：13.9 dBi	双极化		全频段稳定；宽角扫描
SLK3201	双频段、双极化2×2阵列	4阵元2×2阵列，双频段、双极化	n257, n260	26.5–29.5 GHz和37–40 GHz	低频段1–1.5 dBi；高频段约13.0 dBi	双极化	低于−15 dB
SLK3202	双频段、双极化2×2阵列	4阵元2×2阵列，双频段、双极化	n257, n260	26.5–29.5 GHz和37–40 GHz	低频段1–1.5 dBi；高频段约13.0 dBi	双极化	低于−15 dB
SLK3204	双频段、双极化4阵元线性阵列	4阵元线性阵列，双频段、双极化	n257, n260	26.5–29.5 GHz和37–40 GHz	低频段>10 dBi；高频段>12 dBi	双极化	低于−12 dB

联系我们，获取详细规格、评估样品或设计支持。
